AutoCAD ile Açınım Çizimi #12. Y Boru Açınım Çizimi-2



Bu videoda AutoCAD ile Y şeklinde birleşmiş çapları aynı olan boruların açınım çizimleri açıklandı.

Y boru birleştirme 3 boyutlu görüntü

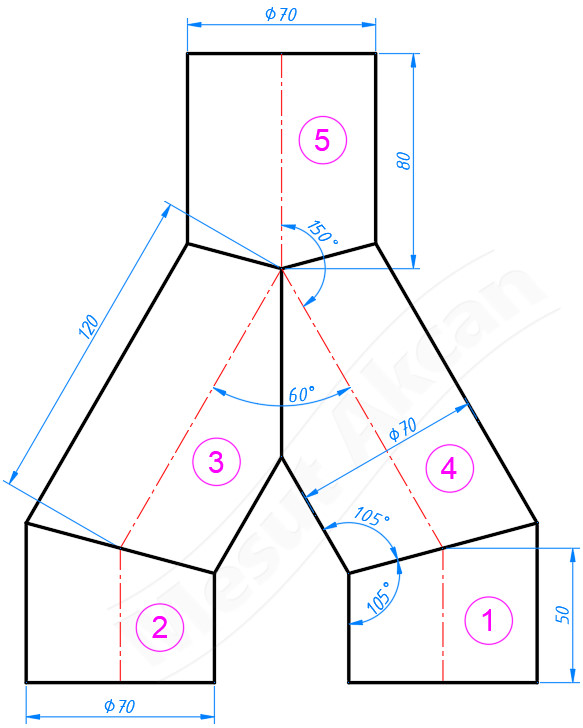

Y boru birleştirme ön görünüşü ve ölçüleri

Parçaların açınımları

Açınımlar ve ölçüler
