AutoCADde ölçü rakamına çap işareti ekleme

Yayınlama: Haziran 2010
Güncelleme: 2 Nisan 2021

AutoCAD ile ölçülendirme yaparken yay veya daire çaplarını ölçülendirdiğimizde ölçü rakamı önünde otomatik olarak çap işareti çıkıyor.
Yay veya daire olmayan bir çizimin silindirik olduğunu belirtmek için ölçü rakamı önüne çap işareti konulmalıdır.
Fakat AutoCAD normal olarak çap işareti eklemez.

Ölçü rakamına çap işareti eklemek için şu yolu takip edin.

Ölçülendirmeyi yapın.
Ölçü rakamını çift tıklayın. Ya da sağ tıklayın açılan menüden Properties tıklayın. (Kısayol: Ctrl+1 Komut: PROPERTIES)

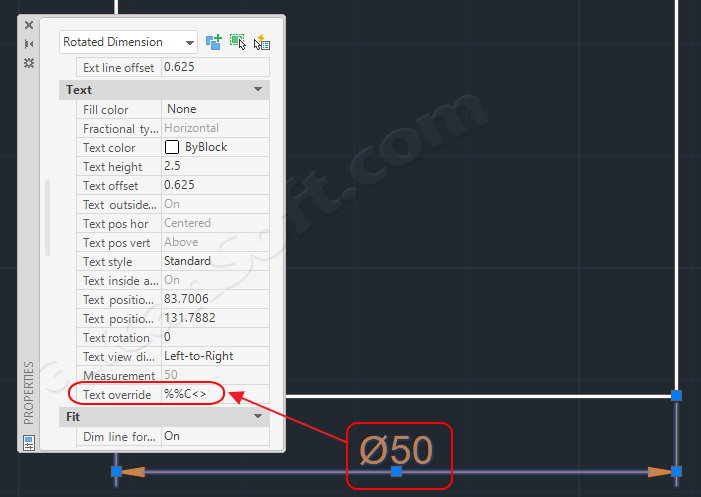

Açılan Properties penceresinde Text kategorisinde Text override yanına %%C<> yazıp Entere basın.

Bu kod ile ölçü rakamı önüne çap işareti eklenir.
%%C çap işareti,
<> ölçü rakamı yer tutucu kodudur.

İsterseniz %%C<> mm gibi bir kodlama da girebilirsiniz.
Derece(º) için: %%d
+- için: %%p
... gibi
