AutoCAD ile izometrik perspektif çizme ve ölçülendirme

Yayınlama: 26/06/2010

Güncelleme: 05/07/2022

İlgili videolar: AutoCAD ile izometrik perspektif çizimi ve ölçülendirme (playlist)

Perspektif nedir?

Perspektif, nesnelerin 3 boyutlu görünümünü 2 boyutlu bir düzlemde(yüzeyde) göstermeye yarayan bir iz düşüm tekniğidir. Perspektif çizimde, nesnenin gözlemciye göre olan pozisyonunun ve uzaklığının etkileri esas alınarak çizim yapılır. Söz konusu çizimler gözlemcide, biçim ve orantı bakımından, renklerden bağımsız olarak, 2 boyutlu düzlemde 3 boyutlu bir gerçeklik izlenimi(yanılsama) oluşturur. Çok sayıda çeşidi vardır. Bunlardan biri de izometrik perspektiftir.

İzometrik perspektif nedir?

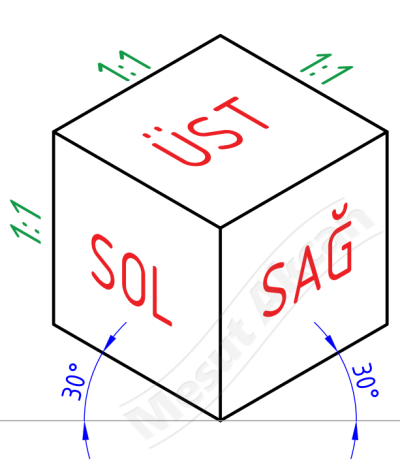

İzometrik perspektif aksonometrik perspektifin bir çeşididir. İzometrik, eşit ölçü anlamına gelmektedir. İzometrik perspektifi elde edebilmek için cisim taban kenarlarının iz düşüm düzlemi ile 30° - 30° açılar yapacak şekilde düzlemler önüne yerleşmiş olduğu kabul edilir. Genişlik, derinlik ve yükseklik ölçüleri %82 oranında görünür. Çizim kolaylığı açısından 1:1 ölçekle çizim yapılır.



AutoCAD ile izometrik perspektif çizimi

3 boyutlu çizimde tasarlanmış parçanın izometrik perspektif görüşünü almak kolaydır.

Burada göstereceğimiz yöntem iki boyutlu çizim alanında izometrik çizimdir.

İzometrik çizime geçiş yapmak için SNAP komutundan faydalanacağız. Durum çubuğu üzerindeki SNAP üzerinde sağ tıklayın.

Açılan menüden Settings tıklayın. (Ya da menüden Tools / Drafting Settings... tıklayın.
Ya da komut satırından DSETTINGS yazıp Entere basın) Açılan pencerede Snap type kısmında Isometric snap seçeneğini seçip OK tıklayın.

Bu işlemi komut satırından halletmek isterseniz. Aşağıdaki komutları girin.

Command: SNAP
Specify snap spacing or [ON/OFF/Style/Type] <10.0000>: S
Enter snap grid style [Standard/Isometric] : I
Specify vertical spacing <10.0000>:

Command:

Şimdi çizim alanındaki fare ikonunun 30° eğik olduğunu göreceksiniz.

Bu eğiklik izometrik resim özelliklerinden kaynaklanıyor. Eğime uygun paralellikte çizgiler çizmek için klavyeden F8e basın ya da durum çubuğunda ORTHO tıklayın. Farklı açılarda çizmek için ise yine F8e basın.



İzometrik çizim için sanal 3 düzlem kullanılır. Sol(Left), Sağ(Right) ve Üst(Top). Bu düzlemler arasında geçiş yapmak için klavyeden F5'e veya Ctrl+Eye basın.

AutoCAD 2015 ve sonrasında durum çubuğundaki ISODRAFT simgesiyle veya komut satırından ISODRAFT komutuyla düzlem değiştirilebilir.

LINE komutu ile üstteki izometrik perspektif parçayı çizdik.

İzometrik çizim modundan çıkmak için yine SNAP komutundan faydalanacağız.

Durum çubuğundaki SNAP üzerinde sağ tıklayın açılan menüden Settings... tıklayın. Açılan pencerede Rectangular snap tıklayıp OK tıklayın veya DSETTINGS komutuyla Rectangular snap seçin.

AutoCAD 2015 ve sonrası için durum çubuğundaki ISODRAFT simgesi tıklanıp iptal edilebilir.

İzometrik perspektifte izometrik daire çizimi

Amacımız üstteki basit izometrik perspektifi çizmek

Daire çizimi için ön yüzeyin ortasını bulmak gerekir. Karşılıklı kenar ortaları birleştirerek yardımcı çizgi çizilir.

İzometrik düzlemde daire çizmek için daire(CIRCLE) komutu kullanılmaz onun yerine ELLIPSE komutu kullanılır.

Komut satırından ELLIPSE yada kısaca EL komutu girilir. Ya da Draw araç çubuğundaki ELLIPSE simgesi tıklanır.

ELLIPSE komutunun 3 seçeneği vardır. [Arc/Center/Isocircle] Bu seçeneklerden Isocircle(izometrik daire)  kullanacağız. Seçmek için komut satırında i yazıp Entere basın ya da çizim alanında sağ tıklayıp Isocircle tıklayın.

Yardımcı çizginin orta noktasını tıklayın.

(Orta noktayı yakalayabilmek için OSNAP komutu ile açılan pencerede Midpoint ve Object Snap On(F3) seçili olmalı).



F5e basarak Isoplane Right'a geçin.

Dairenin yarıçapını 25 girip Entere basın.



F5e basarak Isoplane Left'e geçin. Parçanın arka kısmındaki deliğin görünen tarafını çizmek için 2. yardımcı çizgiyi çizin. 1. yardımcı çizgiden başlayan ve parça kalınlığı 25 olduğu için 25 uzunluğunda çizgi.

Çizginin diğer ucuna aynı şekilde izometrik daireyi çizin ya da 1. daireyi oraya kopyalayın.

TRIM komutu ile dairenin görünmeyen kısmını atın.

2. yardımcı çizgi uçlarına yarıçapları 37.5 olan izometrik daireleri çizin

TRIM komutu ile fazla çizgileri kırpın. Gereksiz çizgileri seçip silin.

İzometrik perspektif ölçülendirme

İzometik perspektif çizimleri ölçülendirirken kullanılacak komut DIMALIGNED olacaktır. Bu komut ölçülendirilecek çizgiye paralel ölçülendirme yapar.

Bu komut ile ölçülendirme yaptığımızda aşağıdaki gibi bir görüntü çıkar

Burada dikkati çeken ve hoş görünmeyen ölçü bağlama çizgilerinin eğimi.

Çizgi eğimlerinin izometrik perspektife uygun açılarda olması istenir.

Bunu sağlamak için DIMEDIT / OBLIQUE komutunu kullanacağız.

Bu komut ile ölçü bağlama çizgilerinin eğim açısını değiştirebiliriz.

Komutu kullanmadan önce hangi ölçüyü kaç derece açıyla ayarlamamız gerektiğini tespit etmemiz gerekir.

Aşağıdaki şablon size örnek olacaktır.

Bu şablondan yararlanarak ölçülendirmeyi düzenleyelim.

Komutun uygulanışı:
DIMEDIT Enter
O Enter

O => OBLIQUE seçeneği içindir.
Eğim açısı değiştirilecek ölçü seçilir. Enter (Aynı açı verilecekse birden çok ölçü seçilebilir)

eğim açısı gir. örnek -30 Enter

İkinci resimdeki ölçülendirmenin düzeltilmiş hâli:
